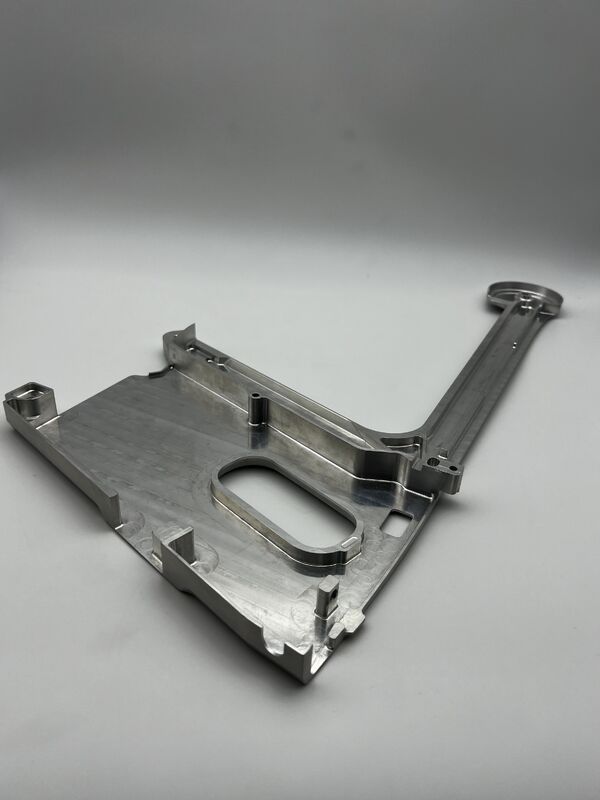

통합된 L 모양의 긴 캔틸리버 알루미늄 기판

이 통합 L 모양의 긴 캔티레버 알루미늄 기판은자동화 생산 라인에서의 멀티 스테이션 장비, 정밀 기기 장거리 모듈 및 산업용 로봇 끝 장착 플랫폼주요 플랫폼과 긴 캔티리버의 통합 구조로 장비를 내 장착 참조 역할을, 정확한 위치 기능을 수행,제어 장치에 대한 딱딱한 지원 및 선형 안내, 액추에이터 및 최종 도구. 그것은 긴 이동, 높은 평행성 및 높은 부하의 산업 자동화 작업 조건에 완벽하게 적응그리고 자동화된 테스트 라인 등의 시나리오에서 널리 사용됩니다., 정밀 기기 프레임 및 다자 축 이동 모듈, 안정적이고 신뢰할 수있는 정형 장착 기준을 제공합니다.

원자재: 6061-T6 알루미늄 합금 (이 부분의 높은 강도, 가벼운 무게 및 긴 캔틸리버 경직성 요구 사항에 적응하여 산업 장비 구조 부품에 선호되는 재료)

주요 성능:

• 팽창 강도 ≥310MPa, 양력 강도 ≥276MPa, 우수한 구부러지기 저항력과 피로 저항력, 긴 캔티리버 끝에 집중된 부하를 견딜 수 있습니다.
• 밀도는 단지 2.7g / cm3입니다., 높은 속도 이동 조건에 적응하는 구조적 딱딱성을 보장하는 동시에 장비의 움직이는 끝의 관성 부하를 크게 감소
• 천연 경화 저항성, 전통적인 산업 생산 환경에서 추가 코팅 없이 오랫동안 사용할 수 있습니다.RoHS 및 REACH 환경 보호 표준을 완전히 준수합니다.
• 극도로 강한 차원 안정성, 장기 사용 중 warpage 또는 변형, 캔틸리버 직선의 일관성 및 장착 참조를 보장하지 않습니다.

이 부분은5축 연결 CNC 고속 정밀 프레싱공정, 통합적으로 절단 및 단단한 알루미늄 막대에서 형성, 완전히 용접 / 스플라이싱에 의해 발생하는 칸티레버 경직성 숨겨진 위험을 피합니다.

• 핵심 프로세스: 주요 플랫폼 참조 표면의 정밀 프레싱, 긴 캔틸리버의 통합 형성, 고정도의 장착 구멍 / 위치 후 처리,특별한 모양의 윤곽과 안내 구도를 형성하는 것
• 보조 공정: 고 광택의 윤곽 칸막이, 껍질 제거, 표면 붓 처리, 날카로운 가장자리가 없도록 보장하고 스트레스 농도
• 전체 CNC 프로그래밍, 전체 길이 가공을 완료 한 번 클램핑, 주요 플랫폼 및 캔티레버의 직선의 일관성 및 장착 구멍의 기하학적 허용을 보장

가공 정확성:

• 차원 허용: ±0.015mm, 장비 모듈의 조립 공백과 엄격히 일치합니다.
• 기하학적 허용: 캔틸리버 직선 ≤0.02mm/500mm, 장착 구멍 동축 ≤0.02mm
• 표면 거칠성: Ra≤1.6μm, 매끄럽고 굴러지지 않는 장착 기준 표면, 조립 장치 적합성을 향상시킵니다.

사용 요구 사항:

• -20 °C ~ 85 °C의 전통적인 산업 작업 환경에 적응, 캔티레버 끝의 집중 부하 ≥ 500N 및 고주파 진동에 견딜 수 있습니다.
• 장시간 사용 중에 변형이나 느슨해지는 것이 없으므로 장비 모듈의 위치 정확성과 작동 안정성을 보장합니다.
• 설치 전에 설치 정확성과 칸티레버 딱딱성에 영향을 미치는 불순물을 피하기 위해 기준 표면을 청소합니다.

열처리, 채택용액 처리 + 인공 노화 (T6 상태)과정입니다.

• 핵심 목적: 처리 내부 스트레스를 제거하고, 재료 강도와 차원 안정성을 향상시키고, 장기 사용 후 긴 캔티리버의 변형과 변형을 피합니다.그리고 직선과 장착 참조의 장기적인 일관성을 보장.

천연 색상 붓 치료, 알루미늄 합금의 원래 금속 질감을 유지합니다.

• 프로세스 장점: 표면 마모 저항과 스크래치 저항을 향상시키고 외모 질감을 최적화하고 장착 기준 표면의 반 미끄러기 특성을 향상시킵니다.장비 내부에 조립 장치를 배치하는 것을 촉진합니다., 환경 보호 요구 사항을 완전히 충족하고 추가 코팅없이 직접 사용할 수 있습니다.

ISO9001 품질 표준을 엄격히 준수하는 전체 프로세스 폐쇄 순환 품질 관리 시스템을 구현합니다.

• 원자재 입출: 6061-T6 합금 성분과 기계적 성능이 표준에 부합하는지 확인하기 위해 스펙트럼 물질 검사
• 처리 과정: 100% 기하학적 허용 점검, 칸티레버 직선성 및 장착 구멍 정확성 모니터링에 중점을 둔
• 최종 제품 검사: 외관 결함 검사, 전체 차원 검사, 직선 테스트, 각 팩에 대한 추적 가능한 검사 보고서
• 배달 전: 정밀 조립 요구 사항을 충족하는 기준 표면과 가닥 구멍에 철 조각과 불순물이 없도록 하기 위한 청결 검사
