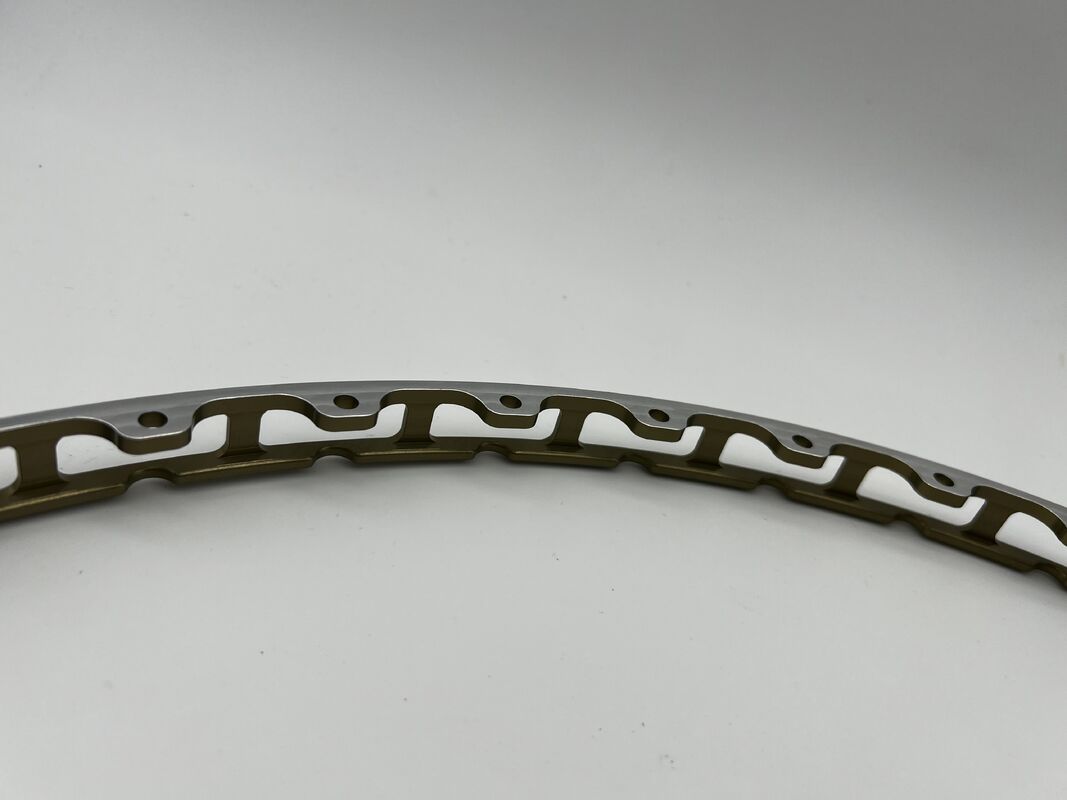

통합된 큰 지름의 반지형 플랜지

이 통합 된 큰 지름 반지 플랜지는 커버 부담 및 위치 구성 요소입니다산업용 회전장비, 큰 기계 도구 회전장비 및 광 검사장비 원형 장착 장치전체 원형 대칭 여러 장착 구멍 설계로, 그것은 정밀한 위치 기능을 수행하는 장비 회전 단위의 장착 참조 역할을 합니다.큰 반지형 부품에 대한 균일한 스트레스 분포 및 밀폐 연결그것은 높은 동축성 및 높은 평면성 요구 사항과 함께 산업 자동화 작업 조건에 완벽하게 적응하며 큰 회전 작업 테이블과 같은 시나리오에서 널리 사용됩니다.광학 원형 검사 시스템 및 산업용 로봇 회전 단위, 안정적이고 신뢰할 수있는 단단한 장착 기준을 제공하는 큰 반지형 장비.

원자재: 6061-T6 알루미늄 합금 (이 부분의 높은 강도, 가벼운 무게 및 높은 기하학적 허용 요구 사항에 적응하는 큰 반지형 구성 요소에 선호되는 재료)

주요 성능:

• 팽창 강도 ≥310MPa, 양력 강도 ≥276MPa, 우수한 변형 저항과 피로 저항, 전체 원의 균일 부하를 견딜 수 있습니다.
• 밀도는 단지 2.7g / cm3입니다., 높은 속도 작업 조건에 적응하는 구조적 딱딱성을 보장하는 동시에 장비의 회전 끝의 관성 부하를 크게 감소
• 천연 경화 저항성, 전통적인 산업 생산 환경에서 추가 코팅 없이 오랫동안 사용할 수 있습니다.RoHS 및 REACH 환경 보호 표준을 완전히 준수합니다.
• 극도로 강한 차원 안정성, 장기간 사용 중 왜곡이나 변형이 없으므로 고리 평면성과 동축성의 일관성을 보장합니다.

이 부분은5축 연결 CNC 턴 밀 합성 기계공정, 통합적으로 절단 및 고체 알루미늄 막대에서 형성, 완전히 회전 / 스플라이싱에 의해 발생하는 기하학적 허용의 숨겨진 위험을 피합니다.

• 핵심 프로세스: 외부 원/내장 구멍 정밀 회전, 전체 원 대칭 장착 구멍/포지셔닝 구멍 뚫기, 반지 모양 윤곽 쇄기, 끝 면 참조 표면 정밀 쇄기
• 보조 공정: 고 광택의 윤곽 칸막이, 껍질 제거, 표면 닦기 처리, 날카로운 가장자리가 없도록 보장하고 스트레스 농도
• 전체 CNC 프로그래밍, 한 번 클램핑을 완료 전체 원 처리, 각 장착 구멍의 고리 동축성, 평면성 및 기하학적 허용의 일관성을 보장

가공 정확성:

• 차원 허용: ±0.015mm, 엄격하게 장비 고리 구성 요소의 조립 공백과 일치
• 기하학적 허용: 반지 모양 평면 ≤0.02mm/Φ1000mm, 장착 구멍 위치 허용 ≤0.02mm
• 표면 거칠성: Ra≤1.6μm, 매끄럽고 굴러지지 않는 끝면 참조 표면, 조립 장치의 적합성과 밀착을 향상시킵니다.

사용 요구 사항:

• -20°C ~ 85°C의 전통적인 산업 작업 환경에 적응, 균일 설치 부하 ≥1000N 및 고주파 진동에 견딜 수 있습니다.
• 장기 사용 중 변형 또는 느슨 해지지 않고 반지 모양 구성 요소의 동축성 및 작동 안정성을 보장합니다.
• 설치의 정확성과 밀폐 성능에 영향을 미치는 불순물을 피하기 위해 설치 전에 끝면 참조 표면을 청소합니다.

열처리, 채택용액 처리 + 인공 노화 (T6 상태)과정입니다.

• 주요 목적: 처리 내부 스트레스를 제거하고, 재료 강도 및 차원 안정성을 향상시키고, 장기 사용 후 큰 지름 반지 모양 플랜지의 왜곡과 변형을 피합니다.그리고 평면성과 동축성의 장기적인 일관성을 보장합니다..

천연 색 닦기 처리, 알루미늄 합금의 원래 금속 질감을 유지합니다.

• 프로세스 장점: 표면 마감 및 마모 저항을 개선하고 외모 질감을 최적화하고 최종 얼굴 참조 표면의 밀폐 성능을 향상시킵니다.장비 내부에 조립 장치를 배치하는 것을 촉진합니다., 환경 보호 요구 사항을 완전히 충족하고 추가 코팅없이 직접 사용할 수 있습니다.

ISO9001 품질 표준을 엄격히 준수하는 전체 프로세스 폐쇄 순환 품질 관리 시스템을 구현합니다.

• 원자재 입출: 6061-T6 합금 성분과 기계적 성능이 표준에 부합하는지 확인하기 위해 스펙트럼 물질 검사
• 처리 과정: 원형 평면성, 동축성 및 장착 구멍 정확성 모니터링에 중점을 둔 100% 기하학적 허용 검사
• 최종 제품 검사: 외관 결함 검사, 전체 차원 검사, 평면성/동위성 검사, 각 팩에 대한 추적 가능한 검사 보고
• 배달 전: 정밀 조립 요구 사항을 충족하는 끝면과 가닥 구멍에 철 조각과 불순물이 없도록 하기 위한 청결 검사
